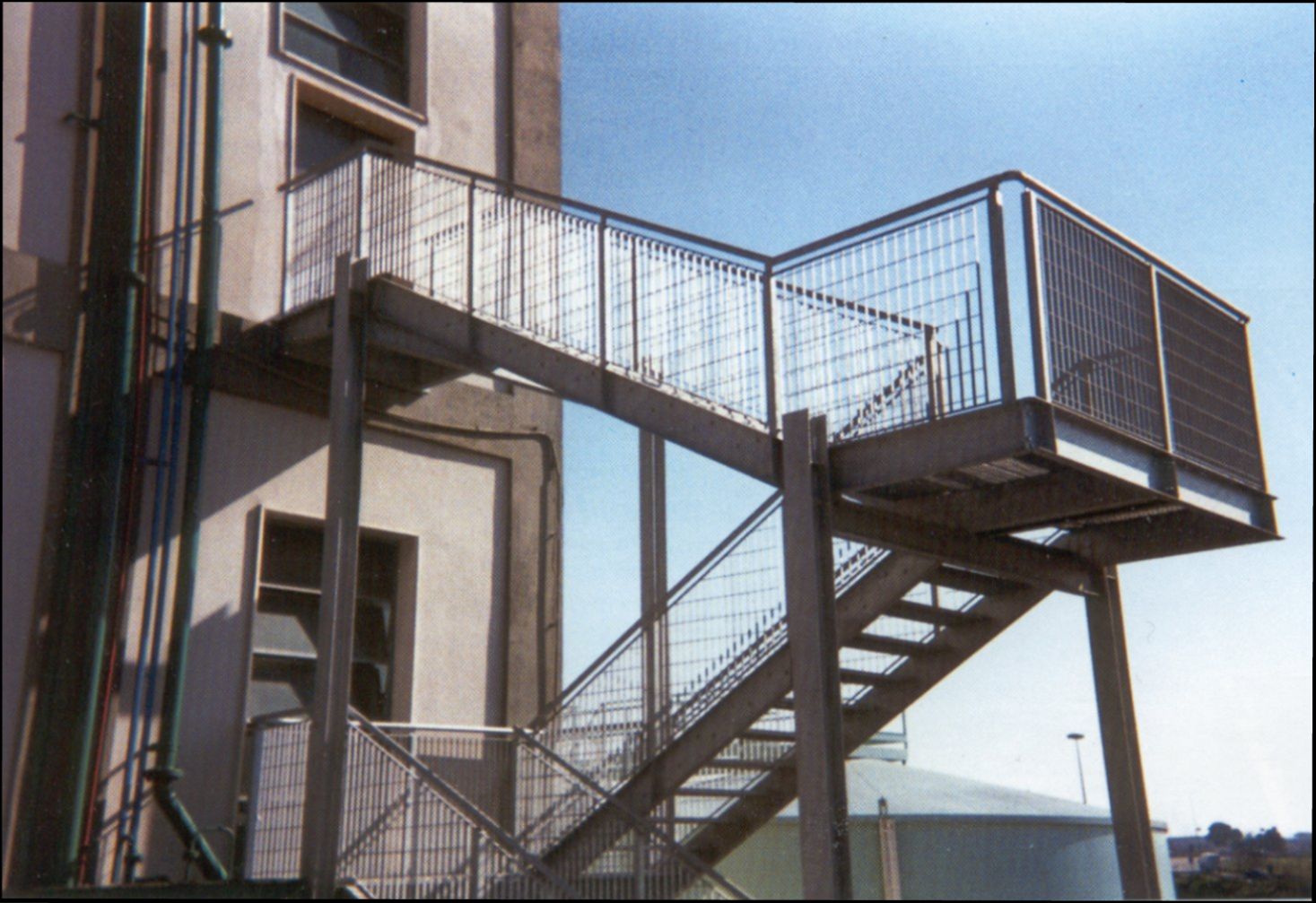

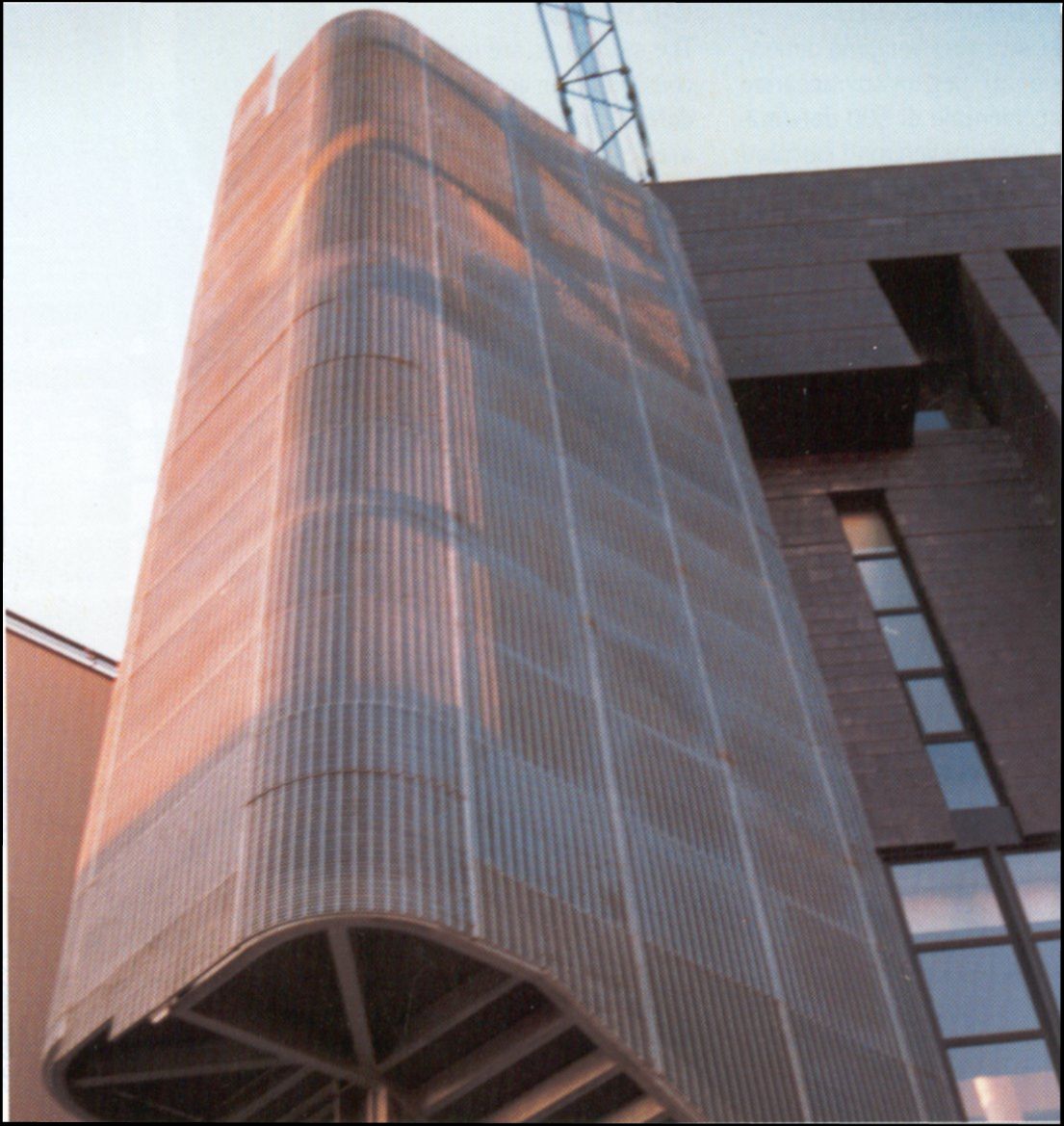

- Scala di sicurezza in una scuola.
Le strutture portanti sano realizzate con profilati a caldo e
sagomati a freddo in acciaio Fe 360, con tensione minima di snervamento 235 N/mm².
Sono previste varianti strutturali a 4-6-8 pilastri realizzate con profili tipo
HEA - HEB - IPE - L.
Gli accoppiamenti sano ottenuti con bulloni ad alta resistenza di classe
8.8. Le saldature sono di classe II. La connessione alla sottostruttura
di fondazione e realizzata mediante posa in opera di tira-fondi a barre tonde
lisce. Le ringhiere sano realizzate con:
montanti in Tubo quadro 50x50x3;
corrimano in Tubo tondo ø 48x3;
pannelli di tamponamento in grigliato a maglia 62x132 e piatti 25x2.

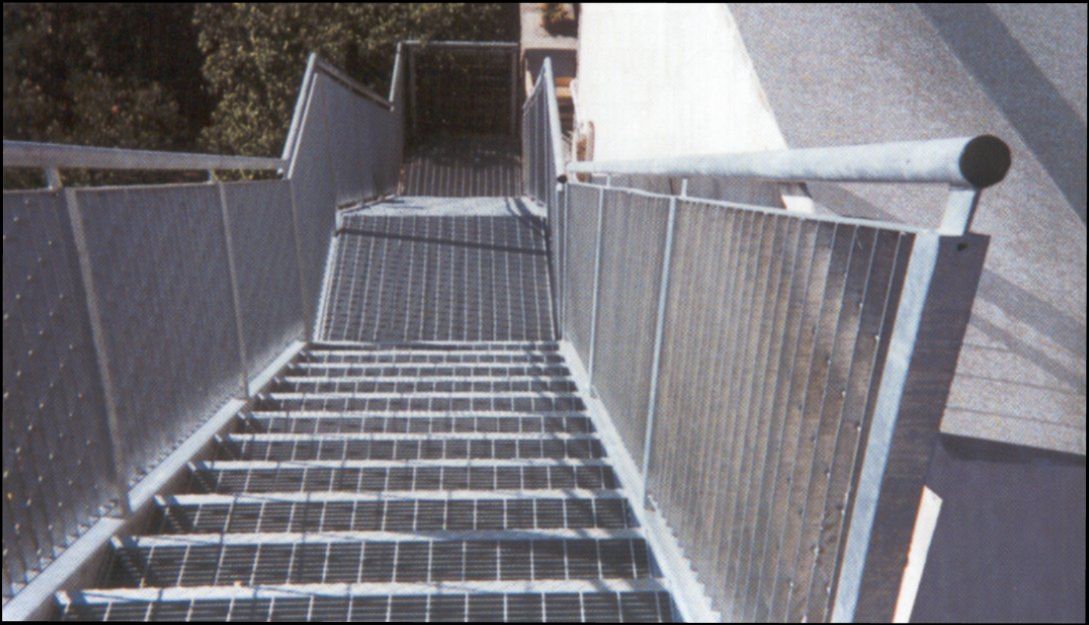

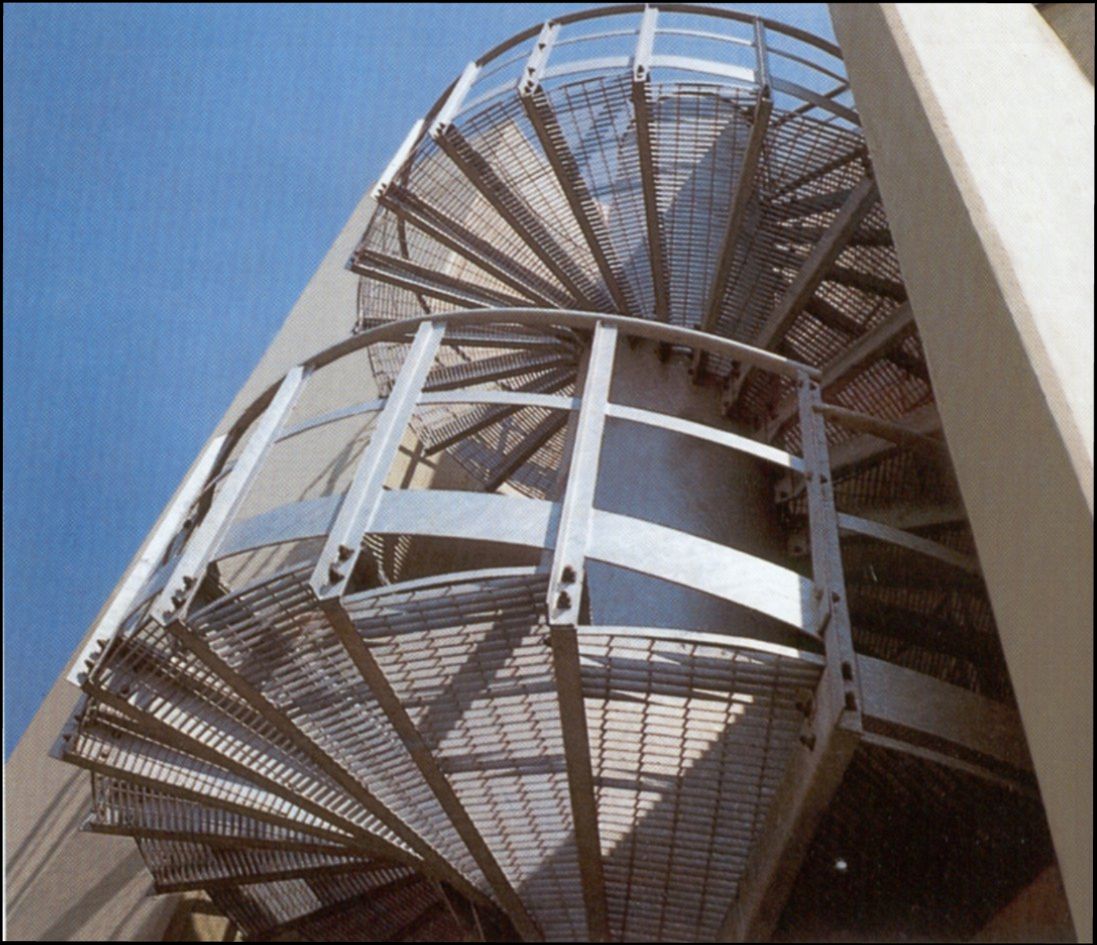

I gradini e i pianerottoli sono realizzati in grigliato a maglia 15x76 e
piatti 30x2, hanno una dimensione minima di 120 cm e sono classificati con
caratteristiche di antiscivolo, antitacco, antivertigine. Le superfici degli
elementi strutturali, di ringhiere, gradini e quant'altro occorra alla
realizzazione della scala, sono protetti da ossidazione mediante un processo di
zincatura a caldo. La bulloneria e zincata a freddo.

Azioni di calcolo
Le strutture vengono dimensionate per un sovraccarico accidentale di 500 daN\m2.
I parapetti vengono calcolati per resistere ad una spinta orizzontale pari a 150
daN/ml.

Progettazione esecutiva
La fornitura comprende:
Grafici di progetto in scala adeguata e Relazione di Calcolo Strutturale redatti
da Ingegnere iscritto all'Albo Professionale;
Schema di posizionamento dei tirafondi e delle piastre di fondazione.
II Progetto Strutturale e la Relazione di Calcolo, possono essere utilizzati
dalla Direzione dei Lavori per I'espletamento delle pratiche inerenti il Genio
Civile e VV.FF.
Normativa di riferimento
- D.M. 24/02/1992 "Norme Tecniche per il calcolo, l'esecuzione ed il
collaudo delle strutture in cemento armato, normale e precompresso e per le
strutture metalliche"; - D.M. 16/01/1996 "Norme Tecniche relative
ai Criteri generali per la verifica di sicurezza delle costruzioni e dei
carichi e sovraccarichi";
- D.M. 16/01/1996 "Norme Tecniche per le costruzioni in zone
sismiche";
- CNR-UNI 10011 "Costruzioni in acciaio. Istruzioni per il calcolo,
l'esecuzione, il collaudo e la manutenzione";
- CNR-UNI 10012 "Ipotesi di carico sulle costruzioni";
- CNR-UNI 10022 "Costruzioni di profilati in acciaio formati a freddo.
Istruzioni per l'impiego".
